ระยะพิทช์เกลียวของสลักเกลียวหกเหลี่ยมด้านนอก DIN931 คืออะไร?

ระยะพิทช์เกลียวของสลักเกลียวหกเหลี่ยมด้านนอก DIN931 เป็นข้อกำหนดสำคัญที่ส่งผลโดยตรงต่อการทำงานและความเข้ากันได้ในการใช้งานต่างๆ ในฐานะซัพพลายเออร์ของสลักเกลียวหกเหลี่ยมด้านนอก DIN931 ฉันเข้าใจถึงความสำคัญของรายละเอียดทางเทคนิคนี้และผลกระทบต่อลูกค้าของเรา ในบล็อกโพสต์นี้ ผมจะเจาะลึกว่าระยะพิทช์เกลียวของโบลต์หกเหลี่ยมด้านนอก DIN931 คืออะไร ความสำคัญ และเกี่ยวข้องกับประสิทธิภาพโดยรวมของโบลต์เหล่านี้อย่างไร

ทำความเข้าใจกับสลักเกลียวหกเหลี่ยมด้านนอก DIN931

DIN931 เป็นมาตรฐานเยอรมันที่กำหนดขนาด วัสดุ และข้อกำหนดทางเทคนิคสำหรับสลักเกลียวหกเหลี่ยมด้านนอก สลักเกลียวเหล่านี้ใช้กันอย่างแพร่หลายในวิศวกรรมเครื่องกล ยานยนต์ การก่อสร้าง และอุตสาหกรรมอื่นๆ เนื่องจากมีความน่าเชื่อถือและติดตั้งง่าย มีหัวหกเหลี่ยมซึ่งช่วยให้ขันและคลายได้ง่ายโดยใช้ประแจหรือลูกบ๊อกซ์

มาตรฐาน DIN931 ระบุเส้นผ่านศูนย์กลางที่ระบุ ความยาว และระยะพิทช์เกลียวของสลักเกลียว เส้นผ่านศูนย์กลางระบุหมายถึงเส้นผ่านศูนย์กลางหลักของเกลียว ในขณะที่ความยาววัดจากหัวด้านล่างจนถึงปลายสลักเกลียว ในทางกลับกัน ระยะห่างของเกลียวคือระยะห่างระหว่างยอดเกลียวที่อยู่ติดกันซึ่งวัดขนานกับแกนของสลักเกลียว

Thread Pitch คืออะไร?

ระยะพิทช์เกลียวเป็นลักษณะพื้นฐานของสกรูเกลียว เป็นตัวกำหนดว่าสลักเกลียวจะแน่นพอดีกับน็อตหรือรูเกลียวแค่ไหน ด้ายแหลมละเอียดจะมีระยะห่างระหว่างยอดด้ายน้อยกว่าเมื่อเทียบกับด้ายแหลมหยาบ

สำหรับโบลท์หกเหลี่ยมด้านนอก DIN931 ระยะพิทช์เกลียวจะถูกกำหนดมาตรฐานตามเส้นผ่านศูนย์กลางขนาดเกลียวของโบลท์ มาตรฐานนี้กำหนดระยะพิตช์เกลียวที่แตกต่างกันสำหรับช่วงเส้นผ่านศูนย์กลางที่แตกต่างกัน ตัวอย่างเช่น สำหรับสลักเกลียวที่มีเส้นผ่านศูนย์กลางเล็กกว่า (เช่น M3 - M6) ระยะพิทช์เกลียวจะค่อนข้างละเอียด เมื่อเส้นผ่านศูนย์กลางเพิ่มขึ้น โดยทั่วไประยะพิตช์เกลียวก็จะเพิ่มขึ้นเช่นกัน

ระยะพิตช์เกลียวส่งผลต่อประสิทธิภาพของโบลต์หลายประการ ประการแรก มันส่งผลต่อแรงจับยึด ระยะพิตช์เกลียวที่ละเอียดกว่าสามารถให้แรงจับยึดที่สูงกว่าสำหรับแรงบิดในการขันที่กำหนด เนื่องจากเกลียวสัมผัสกันอย่างใกล้ชิดมากขึ้น สิ่งนี้มีความสำคัญอย่างยิ่งในการใช้งานที่จำเป็นต้องมีโหลดล่วงหน้าในระดับสูง เช่น ในส่วนประกอบของเครื่องยนต์หรือการเชื่อมต่อทางโครงสร้าง

ประการที่สอง ระยะพิตช์เกลียวส่งผลต่อความง่ายในการติดตั้ง โดยทั่วไป เกลียวหยาบ - แหลมมักจะสตาร์ทได้ง่ายกว่าและสามารถขันให้แน่นได้เร็วกว่า ทำให้เหมาะสำหรับการใช้งานที่ให้ความสำคัญกับความเร็วในการประกอบ อย่างไรก็ตาม เกลียวที่มีระยะพิทช์ละเอียดอาจต้องมีการดูแลเพิ่มเติมระหว่างการติดตั้งเพื่อหลีกเลี่ยงการร้อยเกลียวไขว้

มาตรฐานระยะพิทช์เกลียวสำหรับโบลท์หกเหลี่ยมด้านนอก DIN931

มาตรฐาน DIN931 มีตารางระยะพิทช์เกลียวที่ครอบคลุมซึ่งสอดคล้องกับเส้นผ่านศูนย์กลางระบุที่แตกต่างกัน ต่อไปนี้เป็นภาพรวมทั่วไปของช่วงระยะพิตช์เกลียวสำหรับขนาดโบลต์ DIN931 ทั่วไป:

• สลักเกลียว M3: ระยะพิทช์เกลียวโดยทั่วไปคือ 0.5 มม. โบลต์เส้นผ่านศูนย์กลางเล็กเหล่านี้มักใช้ในอุปกรณ์อิเล็กทรอนิกส์ เครื่องจักรขนาดเล็ก และเครื่องมือวัดความเที่ยงตรงสูง
• สลักเกลียว M4: โดยปกติจะมีระยะพิทช์เกลียว 0.7 มม. นอกจากนี้ โบลต์ M4 ยังนิยมใช้ในงานเบาซึ่งมีแรงจับยึดค่อนข้างน้อยเพียงพอ
• สลักเกลียว M5: ระยะเกลียว 0.8 มม. สลักเกลียว M5 ใช้กับการตกแต่งภายในรถยนต์ การประกอบเฟอร์นิเจอร์ และอุปกรณ์อุตสาหกรรมเบาบางชนิด
• สลักเกลียว M6: ด้วยระยะพิทช์เกลียว 1 มม. โบลท์ M6 จึงถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานที่หลากหลาย รวมถึงเครื่องจักร ยานยนต์ และการก่อสร้าง
• สลักเกลียว M8: ระยะพิทช์เกลียว 1.25 มม. โบลต์ M8 เหมาะสำหรับการใช้งานปานกลางซึ่งต้องใช้แรงจับยึดที่สูงกว่าเมื่อเทียบกับโบลต์ขนาดเล็ก
• น็อต M10: มีระยะพิทช์เกลียว 1.5 มม. สลักเกลียว M10 มักใช้ในการเชื่อมต่อโครงสร้าง โครงเครื่องจักร และส่วนประกอบระบบกันสะเทือนของรถยนต์
• น็อต M12: ระยะพิทช์เกลียว 1.75 มม. สลักเกลียว M12 มักใช้ในการใช้งานหนัก เช่น ในอุปกรณ์ก่อสร้างและเครื่องจักรขนาดใหญ่

สิ่งสำคัญคือต้องทราบว่าสิ่งเหล่านี้เป็นแนวทางทั่วไป และในบางกรณี โบลต์ DIN931 สำหรับวัตถุประสงค์พิเศษอาจมีระยะพิตช์เกลียวที่ไม่ได้มาตรฐานเพื่อให้ตรงตามข้อกำหนดการใช้งานเฉพาะ

ความสำคัญของการเลือกระยะพิตช์ด้ายที่ถูกต้อง

การเลือกระยะพิทช์เกลียวที่ถูกต้องสำหรับโบลต์หกเหลี่ยมด้านนอก DIN931 ถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงการทำงานที่เหมาะสมและความปลอดภัย การใช้โบลต์ที่มีระยะห่างของเกลียวไม่ถูกต้องอาจทำให้เกิดปัญหาได้หลายประการ

หากระยะพิทช์เกลียวใหญ่เกินไปสำหรับชิ้นส่วนที่เชื่อมต่อ (น็อตหรือรูเกลียว) สลักเกลียวอาจใส่ได้ไม่ถูกต้อง ส่งผลให้การเชื่อมต่อหลวม สิ่งนี้อาจทำให้เกิดการสั่นสะเทือน ซึ่งอาจส่งผลให้โบลต์คลายเมื่อเวลาผ่านไป และอาจส่งผลให้อุปกรณ์ทำงานล้มเหลวหรืออันตรายด้านความปลอดภัย

ในทางกลับกัน หากระยะพิทช์เกลียวน้อยเกินไป อาจติดตั้งโบลต์ได้ยาก และมีความเสี่ยงสูงที่จะเกิดเกลียวไขว้ การทำเกลียวไขว้อาจทำให้เกลียวของทั้งสลักเกลียวและชิ้นส่วนที่เชื่อมต่อเสียหาย ทำให้ใช้งานไม่ได้และจำเป็นต้องเปลี่ยนใหม่

นอกจากนี้ ระยะพิทช์เกลียวที่ถูกต้องยังเป็นสิ่งจำเป็นเพื่อให้ได้แรงจับยึดที่ต้องการ ระยะพิตช์เกลียวที่ไม่เหมาะสมอาจส่งผลให้มีแรงจับยึดไม่เพียงพอหรือมากเกินไป ซึ่งทั้งสองอย่างนี้อาจส่งผลเสียต่อประสิทธิภาพและอายุการใช้งานของการเชื่อมต่อ

สินค้าที่เกี่ยวข้องในแค็ตตาล็อกของเรา

ในฐานะซัพพลายเออร์ของสลักเกลียวหกเหลี่ยมด้านนอก DIN931 เรายังนำเสนอผลิตภัณฑ์ที่เกี่ยวข้องมากมายเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา บางส่วนของผลิตภัณฑ์เหล่านี้ได้แก่สตั๊ดโบลท์แกนเกลียว-สกรูเครื่องจักร Csk DIN965, และDIN912 อัลเลนโบลต์-

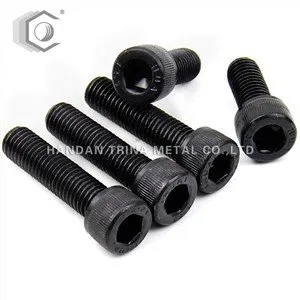

แท่งเกลียวสตัดโบลต์มีประโยชน์ในการใช้งานที่ต้องติดตั้งโบลต์จากปลายทั้งสองข้าง โดยทั่วไปจะใช้ในการเชื่อมต่อแบบหน้าแปลน เช่น ในท่อและภาชนะรับแรงดัน สกรูเครื่อง csk DIN965 ได้รับการออกแบบให้มีหัวเทเปอร์ ซึ่งช่วยให้สามารถวางชิดกับพื้นผิวของวัสดุได้ สกรูเหล่านี้มักใช้ในงานที่ต้องการพื้นผิวเรียบ โบลท์อัลเลน DIN912 หรือที่เรียกว่าสกรูฝาครอบหัวจม มีซ็อกเก็ตหกเหลี่ยมที่หัว ซึ่งให้วิธีการยึดที่กะทัดรัดและแข็งแกร่งกว่าเมื่อเปรียบเทียบกับโบลท์หัวหกเหลี่ยมแบบดั้งเดิม

บทสรุป

ระยะพิทช์เกลียวของสลักเกลียวหกเหลี่ยมด้านนอก DIN931 เป็นข้อกำหนดสำคัญที่มีบทบาทสำคัญในประสิทธิภาพและความเข้ากันได้ การทำความเข้าใจแนวคิดเรื่องระยะพิทช์เกลียว ระยะพิทช์เกลียวมาตรฐานสำหรับโบลต์ขนาดต่างๆ และความสำคัญของการเลือกพิทช์เกลียวที่ถูกต้อง ถือเป็นสิ่งสำคัญสำหรับทุกคนที่เกี่ยวข้องกับการออกแบบ การติดตั้ง หรือการบำรุงรักษาระบบกลไก

ในฐานะซัพพลายเออร์ เรามุ่งมั่นที่จะจัดหาสลักเกลียวหกเหลี่ยมด้านนอก DIN931 คุณภาพสูงพร้อมระยะพิทช์เกลียวที่ถูกต้อง เพื่อให้มั่นใจในความน่าเชื่อถือและความปลอดภัยของการใช้งานของลูกค้า หากคุณมีคำถามใดๆ เกี่ยวกับผลิตภัณฑ์ของเราหรือต้องการความช่วยเหลือในการเลือกสลักเกลียวที่เหมาะสมสำหรับโครงการของคุณ โปรดติดต่อเราเพื่อขอการจัดซื้อและหารือเพิ่มเติม

อ้างอิง

• DIN 931: โบลท์หัวหกเหลี่ยม - สินค้าเกรด A และ B. German Institute for Standardization (DIN)
• คู่มือเครื่องจักร ฉบับที่ 31 อุตสาหกรรมการพิมพ์อิงค์
