ขนาด: กำหนดเอง
พื้นผิว: ZP, HDG
วัสดุ: สแตนเลสสตีลเหล็ก
d | 3/8 | 3/8 | 3/8 | 3/8 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
พีพี | 16 | 16 | 16 | 16 | 16 | 16 | 13 | 13 | 13 | 13 | 13 |
L | 6 | 8 | 10 | 12 | 14 | 16 | 6 | 8 | 10 | 12 | 14 |
6.125 | 8.125 | 10.125 | 12.125 | 14.125 | 16.125 | 6.125 | 8.125 | 10.125 | 12.125 | 14.125 | |
5.875 | 7.875 | 9.875 | 11.875 | 13.875 | 15.875 | 5.875 | 7.875 | 9.875 | 11.875 | 13.875 | |
n | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | |
0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | |
b | 1.625 | 1.625 | 1.625 | 1.625 | 1.625 | 1.625 | 2.125 | 2.125 | 2.125 | 2.125 | 2.125 |
1.375 | 1.375 | 1.375 | 1.375 | 1.375 | 1.375 | 1.875 | 1.875 | 1.875 | 1.875 | 1.875 | |
d | 1/2 | 1/2 | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | 3/4 | 3/4 |
พีพี | 13 | 13 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 10 | 10 |
L | 16 | 18 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 8 | 10 |
16.125 | 18.125 | 6.125 | 8.125 | 10.125 | 12.125 | 14.125 | 16.125 | 18.125 | 8.188 | 10.188 | |
15.875 | 17.875 | 5.875 | 7.875 | 9.875 | 11.875 | 13.875 | 15.875 | 17.875 | 7.812 | 9.812 | |
n | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 |
1.125 | 1.125 | 2.125 | 2.125 | 2.125 | 2.125 | 2.125 | 2.125 | 2.125 | 3.188 | 3.188 | |
0.875 | 0.875 | 1.875 | 1.875 | 1.875 | 1.875 | 1.875 | 1.875 | 1.875 | 2.812 | 2.812 | |
b | 2.125 | 2.125 | 4.188 | 4.188 | 4.188 | 4.188 | 4.188 | 4.188 | 4.188 | 4.25 | 4.25 |
1.875 | 1.875 | 3.812 | 3.812 | 3.812 | 3.812 | 3.812 | 3.812 | 3.812 | 3.75 | 3.75 | |
d | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 1 | 1 |
พีพี | 10 | 10 | 10 | 10 | 10 | 8 | 8 | 8 | 8 | 8 | 8 |
L | 12 | 14 | 16 | 18 | 24 | 10 | 12 | 14 | 16 | 18 | 24 |
12.188 | 14.188 | 16.188 | 18.188 | 24.25 | 10.188 | 12.188 | 14.188 | 16.188 | 18.188 | 24.25 | |
11.812 | 13.812 | 15.812 | 17.812 | 23.75 | 9.812 | 11.812 | 13.812 | 15.812 | 17.812 | 23.75 | |
n | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
3.188 | 3.188 | 3.188 | 3.188 | 3.188 | 3.688 | 3.688 | 3.688 | 3.688 | 3.688 | 3.688 | |
2.812 | 2.812 | 2.812 | 2.812 | 2.812 | 3.312 | 3.312 | 3.312 | 3.312 | 3.312 | 3.312 | |
b | 4.25 | 4.25 | 4.25 | 4.25 | 4.25 | 6.25 | 6.25 | 6.25 | 6.25 | 6.25 | 6.25 |
3.75 | 3.75 | 3.75 | 3.75 | 3.75 | 5.75 | 5.75 | 5.75 | 5.75 | 5.75 | 5.75 |

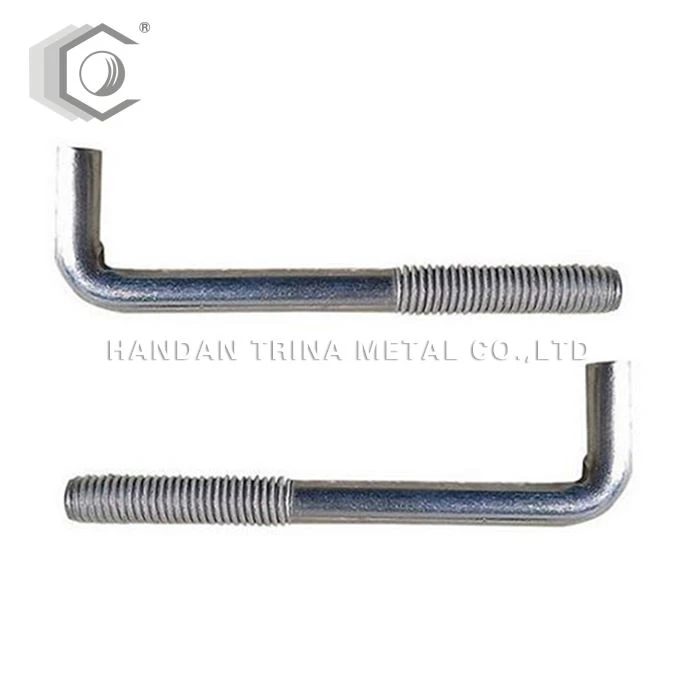

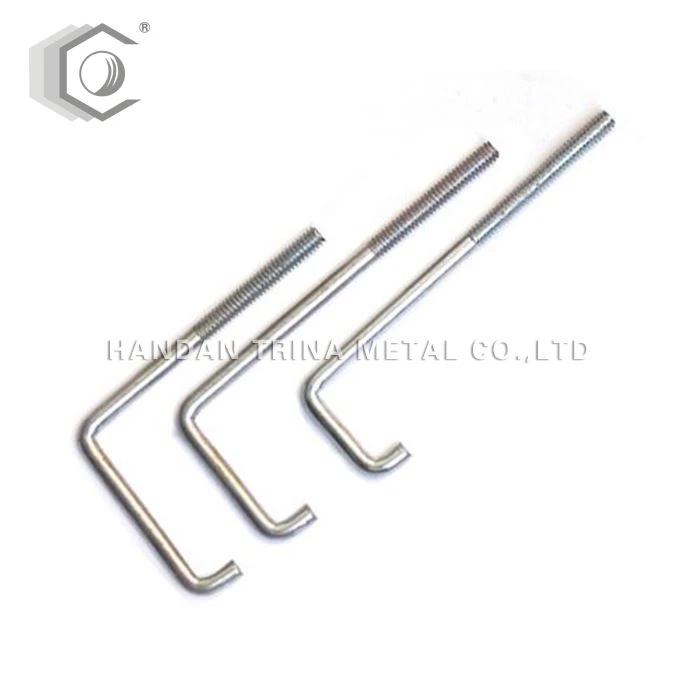

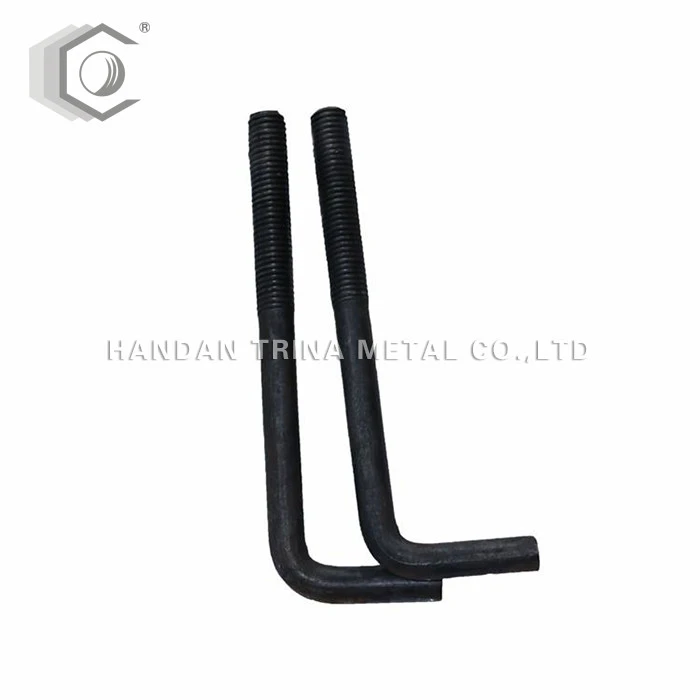

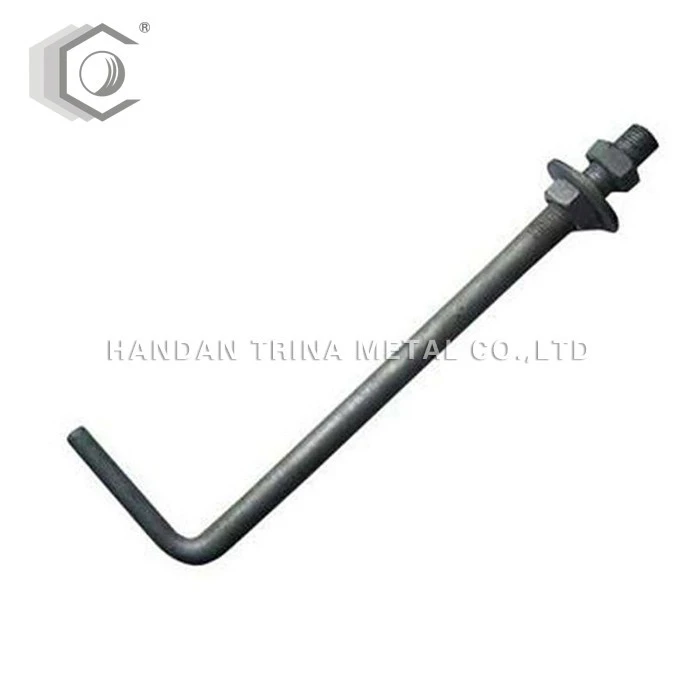

สลักเกลียวรูปตัว L มักใช้สำหรับยึดเสาเหล็กและพุกอื่น ๆ พวกเขาได้รับการตั้งชื่อเนื่องจากเป็น" L" - มีรูปร่าง หรือที่เรียกว่า: สลักเกลียวยึดแบบตรง, สลักเกลียวรูป 7 แฉก, สลักเกลียว, สลักเกลียว, สกรูยึด, ลวดยึด ฯลฯ
ได้รับการออกแบบมาเป็นพิเศษเพื่อฝังลงในฐานรากคอนกรีตและใช้เป็นฐานสำหรับยึดเสารองรับโครงสร้างเหล็กและอุปกรณ์เครื่องจักรต่างๆ สลักเกลียวรูปตัว L เป็นสลักเกลียวชนิดหนึ่งที่มักใช้
วิธีการติดตั้ง:
1. วิธีการฝังครั้งเดียว: เมื่อเทคอนกรีตแล้วให้ฝังสลักเกลียวยึด เมื่อเสาสูงถูกควบคุมโดยการพลิกคว่ำควรฝังสลักเกลียวหนึ่งครั้ง
2. วิธีการเจาะรูสำรอง: อุปกรณ์อยู่ในสถานที่ทำความสะอาดรูสลักเกลียวยึดลงในรูและวางตำแหน่งและแก้ไขอุปกรณ์จากนั้นเทด้วยคอนกรีตหินละเอียดที่ไม่หดตัวสูงกว่าหนึ่งระดับ รากฐานเดิมสำหรับการบดอัด . ระยะห่างจากกึ่งกลางของสลักเกลียวถึงขอบฐานรากไม่ควรน้อยกว่า 4d (d คือเส้นผ่านศูนย์กลางของสลักเกลียว) และไม่ควรน้อยกว่า 150 มม. (d≤20ไม่ควรน้อยกว่า 100 มม. ) และไม่น้อยกว่าครึ่งหนึ่งของความกว้างของแผ่นยึดเพิ่ม 50 มม. เมื่อไม่สามารถปฏิบัติตามข้อกำหนดข้างต้นได้ควรใช้มาตรการที่เหมาะสมเพื่อเสริมสร้าง เส้นผ่านศูนย์กลางของสลักเกลียวที่ใช้สำหรับโครงสร้างไม่ควรน้อยกว่า 20 มม. เมื่อเกิดแผ่นดินไหวควรใช้น๊อตคู่ในการยึดหรือใช้มาตรการที่มีประสิทธิภาพอื่น ๆ เพื่อป้องกันการคลายตัว แต่ควรใช้ความยาวในการยึดของสลักเกลียวที่ยาวกว่าความยาวของการยึดที่ไม่เกิดแผ่นดินไหวถึง 5d
คำถามที่พบบ่อย:
ถาม: คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?
ตอบ: เราเป็นผู้ผลิตดังนั้นผลิตภัณฑ์ของเราจึงมีราคาต่ำที่สุด
ถาม: คุณให้ตัวอย่างหรือไม่
ตอบ: ได้เราสามารถเสนอตัวอย่างได้ฟรี
