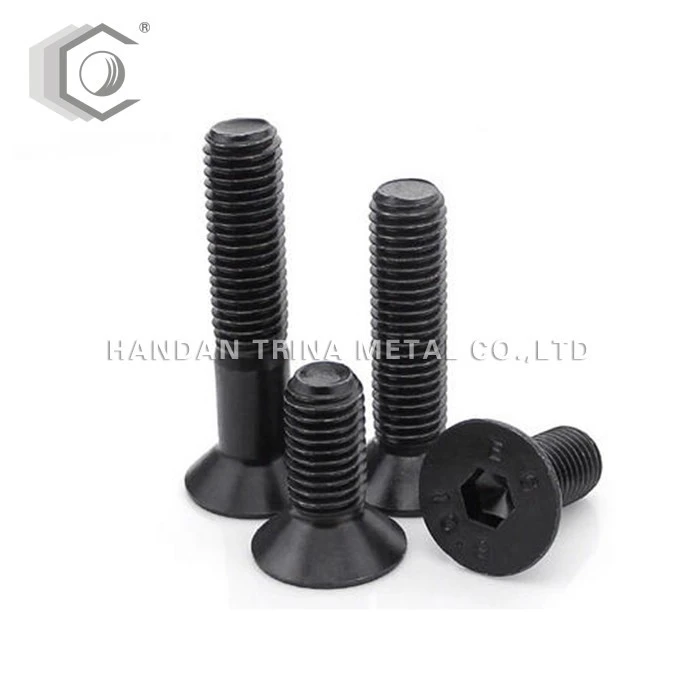

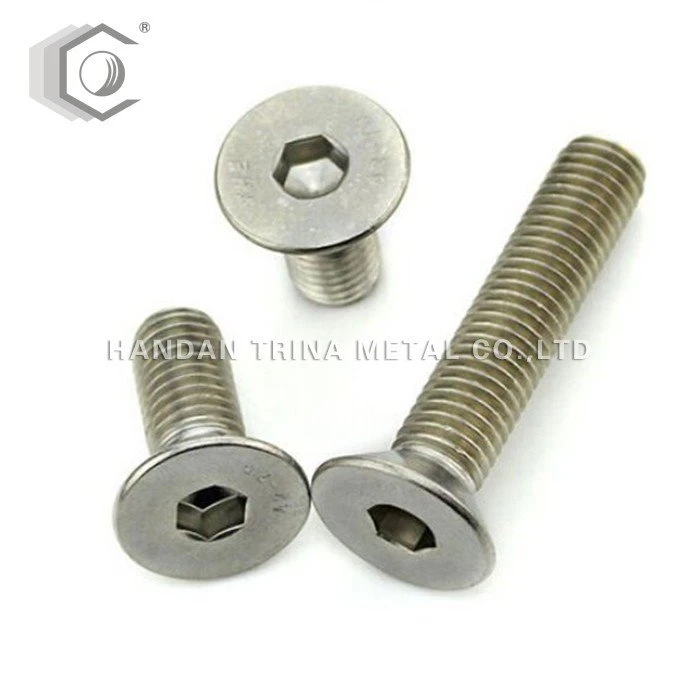

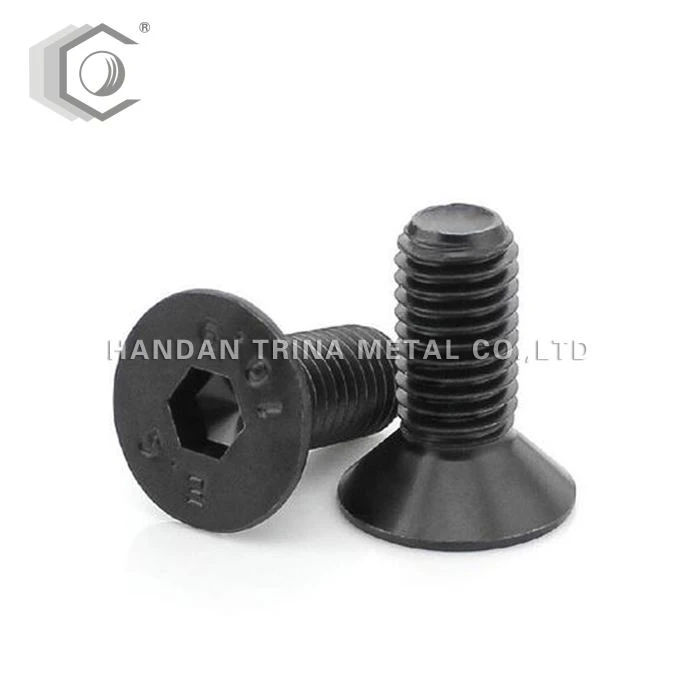

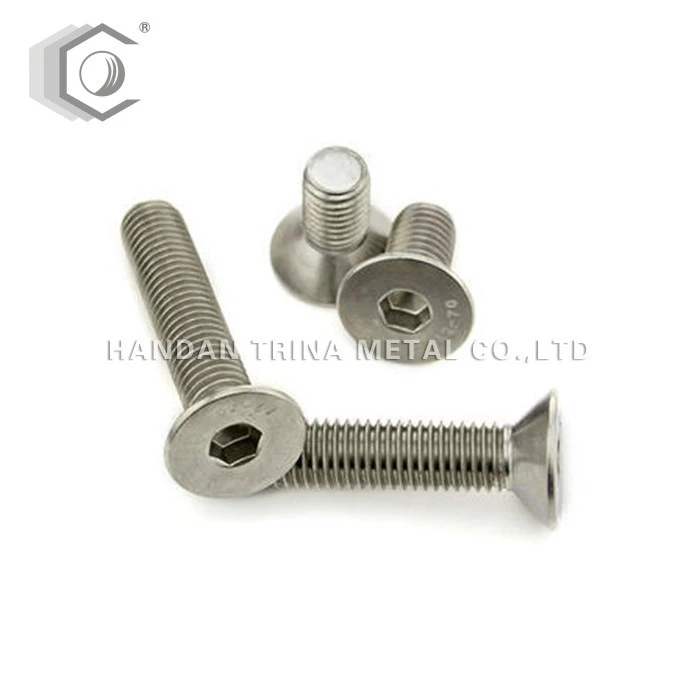

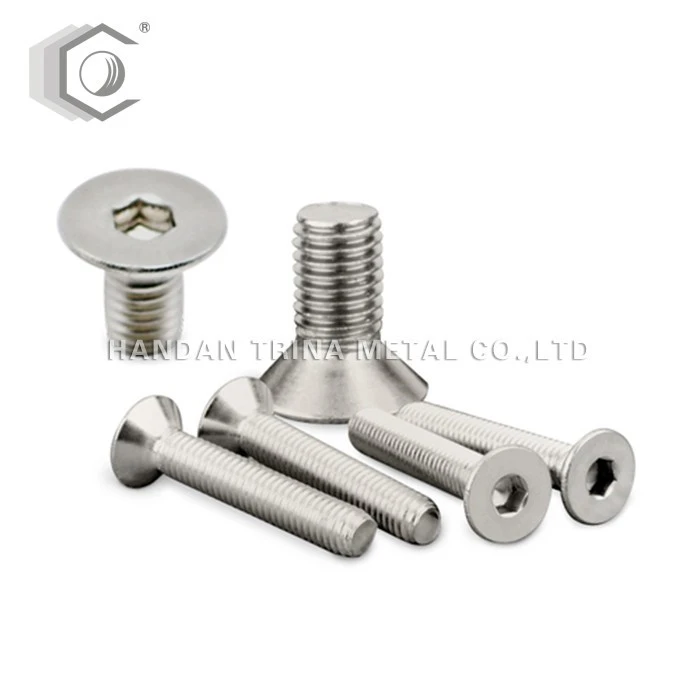

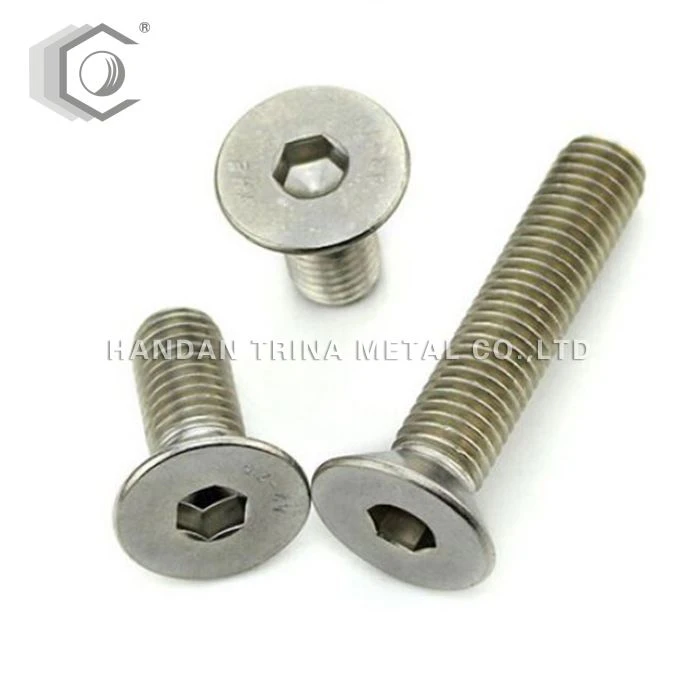

สลักเกลียวมุมภายในเคาน์เตอร์เรียกอีกอย่างว่าสกรูเคาน์เตอร์และสกรูเครื่องแบน พวกเขาเป็นชิ้นส่วนก่อสร้างชนิดหนึ่ง หัวเป็นกรวย 90 องศาซึ่งคล้ายกับสกรูไม้ทั่วไป หัวมีร่องกระชับเครื่องมือเช่นแบบอักษรข้ามหกเหลี่ยม quincunx เพนตากอน
ขนาด:M3-M24
พื้นผิว:Zp / สีดํา
D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
Α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
B | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
Dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
Ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
ตะวัน ออก | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
K | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
S | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
T | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
ผล:
บนพื้นผิวของรูยึดบนชิ้นเชื่อมต่อซ็อกเก็ตกลมรูปกรวย 90 องศาจะถูกกลวงและหัวของสกรูเครื่องแบนอยู่ในซ็อกเก็ตกลมและล้างด้วยพื้นผิวของชิ้นส่วนที่เชื่อมต่อ สกรูเครื่องแบนยังใช้ในบางโอกาสด้วยสกรูเครื่องแบนหัวกลมครึ่งรอบ สกรูชนิดนี้มีความสวยงามมากขึ้นและใช้ในสถานที่ที่พื้นผิวสามารถยื่นออกมาได้เล็กน้อย สกรูมีบทบาทในการเชื่อมต่อวัตถุสองชิ้นหรือมากกว่าและเป็นสิ่งจําเป็นที่ขาดไม่ได้ในชีวิตประจําวันหรือการผลิตภาคอุตสาหกรรม
คำ แนะ นำ:
สกรูหัวเคาน์เตอร์ส่วนใหญ่จะใช้หลังจากการติดตั้งพื้นผิวของชิ้นส่วนไม่สามารถยกขึ้นได้และชิ้นส่วนที่ยึดมีสองความหนาที่เรียกว่าหนาซึ่งหมายความว่าความหนาของส่วนที่ยึดนั้นมากกว่าความหนาของหัวสกรูเคาน์เตอร์หลังจากขันสกรูแน่นแล้วยังมีส่วนหนึ่งของเกลียวที่ไม่เข้าสู่รูเกลียว ในกรณีนี้สกรูเคาน์เตอร์สามารถขันให้แน่นได้อย่างแน่นอน มักจะมีสถานการณ์อื่นนั่นคือความหนาของชิ้นส่วนที่ยึดน้อยกว่าความสูงของหัวของสกรูเคาน์เตอร์ซึ่งเป็นเรื่องธรรมดาในชิ้นส่วนโลหะแผ่นในอุปกรณ์เครื่องจักรกลเช่นการเชื่อมต่อของบานพับของแชสซีประตูและกล่อง แผ่นโลหะของอุปกรณ์การเชื่อมต่อของฝาครอบและอุปกรณ์, ฯลฯของ เนื่องจากความหนาเล็ก ๆ ของชิ้นส่วนสกรูผ่านรูของชิ้นส่วนโลหะแผ่นยึดเป็นรูรูปกรวยอย่างสมบูรณ์ ในกรณีนี้เมื่อขันสกรูเคาน์เตอร์หัวสกรูไม่ใช่พื้นผิวรูปกรวยเพื่อบีบอัดชิ้นส่วนโลหะแผ่น แต่ด้านล่างของหัวสกรูและด้านบนของรูเกลียวจะถูกบีบ แม้ว่าสกรูจะรู้สึกว่าสกรูแน่น แต่ชิ้นส่วนโลหะแผ่นติดอยู่แทนที่จะถูกกด ในกรณีนี้แม้ว่าสกรูจะรู้สึกว่าสกรูแน่น แต่แผ่นโลหะชิ้นทองจะไม่ขันแน่น นี่เป็นสถานการณ์ที่พบบ่อยมาก
